系統概述
該系統結合DBS系統的資源，運用嵌入式控制技術，利用LED發光顯示的特性，將智能數字公交系統的車輛到站信息通過LED燈的形式在站名牌上顯示出來，實現了對公交運營車輛的實時動態顯示，為乘客提供形象、直觀的車輛運行狀況信息，有效提高了公交運營公司的服務質量，同時對提高城市整體形象和公交系統的整體服務水平也將發揮巨大的作用。

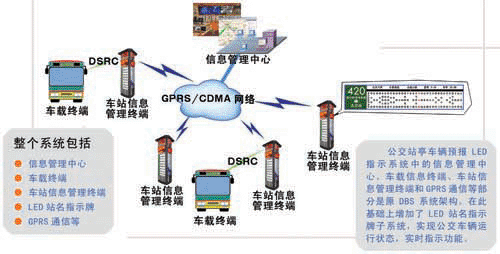

系統組成

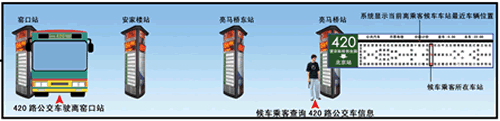

系統原理
車站信息管理終端通過DSRC技術采集車載終端傳輸過來的車輛到站信息數據；
車站信息管理終端對數據進行處理并通過GPRS或CDMA網絡上傳給信息管理中心；
信息管理中心通過對各個車輛信息管理終端傳上來的到站信息進行數據處理，可為管理人員提供可視化顯示的數據支持；
信息管理中心將各條線路公交車輛的位置信息存儲到信息管理系統數據庫，經過對數據進行分析、處理，形成公交車輛位置信息，通過GPRS或CDMA網絡傳送給相應線路的車站信息管理終端；
車站信息管理終端接收到信息管理中心發布的數據，對本地數據庫進行實時更新；
經過相應數據庫映射和數據提取，將車輛位置信息通過LED發光指示的方式顯示在站名牌上，使車站乘客實時掌握所乘車輛的位置信息。
系統功能
公交到站信息采集功能
A 通過DSRC技術進行握手通訊
B 接受公交車輛信息
C 信息處理并發送給信息管理中心
信息管理中心數據處理
A 接受各車站信息管理終端上傳車輛相關信息
B 數據處理，判斷有效性（區分上下行方向，時間有效性）
C 數據庫更新
D 將車輛位置信息按發送鏈表發送給相應的車站信息管理終端
車站信息管理終端信息處理
A 接收信息管理中心發布的信息
B 更新本地數據庫
C 按路線提取車輛位置信息并映射到對應LED指示單元的位置數據庫
D 將車輛的位置信息發送給相應站牌的LED指示單元并顯示
LED站名指示
A 接受控制系統發送的LED燈的位置
B 譯碼、驅動使相應LED燈點亮
系統特點
采用DSRC技術完成對公交車輛定位信息以及公交線路信息的采集
通過LED燈實時動態顯示公交運營車輛當前的位置
系統處理容量大，一個站亭最多可支持16路公交站牌LED指示功能，每路站牌最多可達64站
系統并發處理能力強，一個站亭最多可支持10輛公交車同時進站
