車用液化天然氣泄漏檢測及機艙溫度報警裝置由液化天然氣泄漏探測器、溫度傳感器、報警主機組成。天然氣泄漏探測器安裝在危險區（存在液化天然氣的部位），溫度傳感器安裝在發動機艙或天然氣儲氣罐艙，報警主機裝在儀表臺。在液化天然氣泄漏達到設定的報警濃度時，進行聲、光報警；主機面板可實時顯示檢測到的溫度數值，并在溫度超過設定值時進行聲光報警。多個探測器組成的系統，對應探測器的紅色報警燈可指示具體的氣體泄漏點。當探測器或溫度傳感器出現故障或和報警主機連線故障時，能自動進行故障報警。面板集成自檢按鈕，可在任意時刻檢查報警主機的工作狀態。
一、注意事項
根據本產品的使用環境，為確保安全，請實施定期點檢。點檢周期為1-3 個月，檢查報警主機和探測器是否運行正常。
點檢方法：用點檢氣體或液化天然氣對探測器進行模擬泄漏動作點檢。探測器要避免人為的高濃度液化天然氣的沖擊，否則會短時降低氣敏元件靈敏度。使用過程中請避免硅成分材料的污染，防止損壞探測器！如果發生液化天然氣泄漏，主機聲光報警，必須盡快停車關閉整車電源，立即查找泄漏點，采取關閥，通風等措施。嚴禁帶電拔插報警主機、探測器之間的連接器，否則可能損壞系統內部芯片。探測器安裝位置盡量遠離油污、高溫高濕環境！探測器中的傳感器損壞或失效，不得自行更換，須送廠家指定點檢修。
二、連接方式
1、探測器

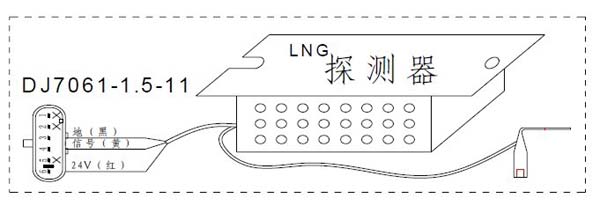

將探測器的線束按下圖定義連接至汽車電源、報警主機。其中探測器的紅線連接至主機輸出的24V 電源，黑線連接至整車電源地（GND），黃線通過車身線束連接至報警主機的信號輸入端。
2、溫度傳感器

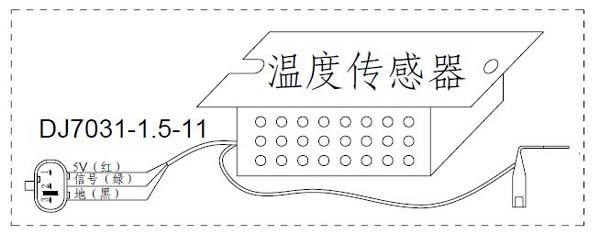

將溫度傳感器的通過車身線束連接至報警主機的信號輸入端。其中傳感器的紅線連接至主機輸出的5V 電源，黑線連接至主機的電源地（GND），綠線連接至主機的溫度信號輸入端。
注：禁止將溫度傳感器的輸入線直接連到24V 電源或電源地線！
3、報警主機

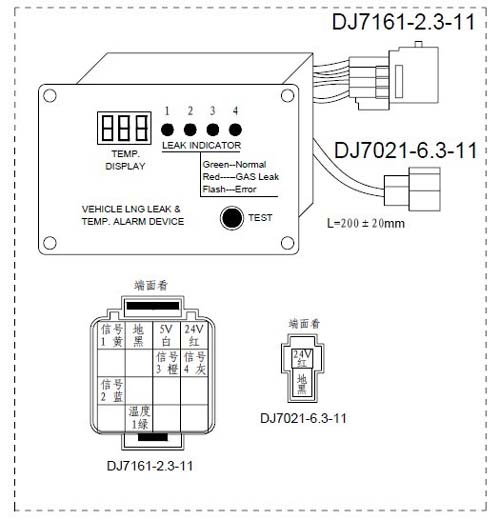

將報警主機2 芯連接器的紅線連接至汽車ACC 電源；黑線連接至汽車電瓶負極；將報警主機16 芯連接器中的白線、黑線、綠線分別連接到溫度傳感器的對應端，將16 芯連接器中的紅、黃、藍、橙、灰線分別連接到各探測器的對應端，其中紅線為主機輸出的24V 電源，必須連接至各探測器的電源輸入端。
對于單個探測器，僅需連接紅線和黃線；2 個探測器，需連接紅線和黃、藍線；3 個探測器，需連接紅線和黃、藍、橙線；4 個探測器需全部連接。
注：通用產品按一個報警主機，四個天然氣探測器和一個溫度傳感器的標準配置。其它配置需定制

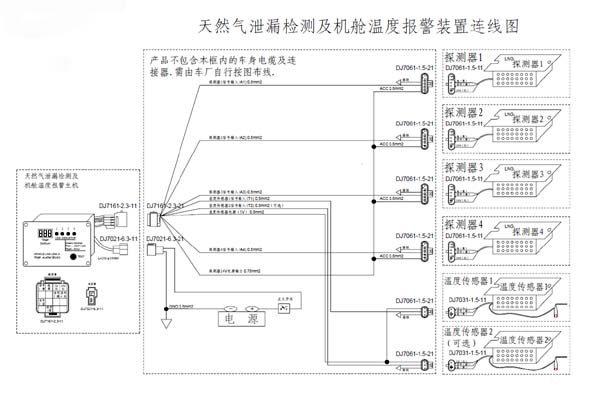

4、系統連線圖
三、安裝方式
1、探測器

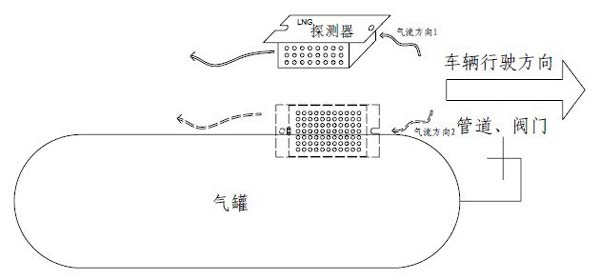

根據現場泄漏壓力，單位時間可能的泄漏量和車輛行駛方向，空氣流動的通道，確定探測器的安裝位置。天然氣比重小于空氣，探測器應安裝在監測點頂棚下適當高度，安裝底板朝上固定安裝。對于部分通風死角等易聚集天然氣的地方，建議設置探測器。如果有微漏隱患，探測器設置點應靠近泄漏點；如果會出現爆發型大量泄漏點，設置點離泄漏點應適當遠一些。天然氣探測器推薦采用下面的安裝方式，底板朝上或靠側壁安裝在管道、閥門的上方，并按車輛行駛方向后退一定距離，便于天然氣的泄漏檢測。
2、溫度傳感器
將 L 型溫度探頭用φ8 的螺釘固定在需要檢測溫度的部位，并將傳感器部件固定在合適的位置。注意傳感器部件盡量遠離高溫部位！
3、報警主機
將報警主機通過四個φ4 的沉頭螺釘固定在儀表臺合適的位置。
四、觸發及功能說明
按圖正確連接并固定好車用液化天然氣泄漏及機艙溫度報警裝置后，接通ACC 電源，報警主機初始化，數碼管顯示000，111，222，333，444，555，666，777，888，999 后顯示待測點溫度。探測器對應的LED 燈從左到右依次點亮，30 秒后進入正常監控狀態，如果對應的探測器正常，顯示綠燈；如果探測器或連線故障，對應的紅燈閃爍。探測器通電后需經過一段時間的預熱。
在發生液化天然氣泄漏，探測器檢測到的濃度超過設定的報警值后，探測器輸出泄漏報警信號至報警主機，報警主機蜂鳴器發出“嗶嗶嗶”的報警聲，同時對應的紅色LED 燈點亮。在天然氣濃度低于報警值后，蜂鳴器關閉，對應的LED 燈為綠燈。
在檢測到的溫度高于105 度時，數碼管顯示的溫度值開始閃爍，同時蜂鳴器發出“嗶嗶嗶”的報警聲，如果溫度持續上升，達到115 度后，蜂鳴器發出快速的“嗶嗶嗶嗶”聲。在使用過程中，按壓面板上的自檢按鈕，主機顯示“888”，LED 燈為四個黃燈，同時閃爍，蜂鳴器發出“嗶嗶嗶”的報警聲。松開自檢按鈕后，主機恢復正常顯示。
五、外形尺寸

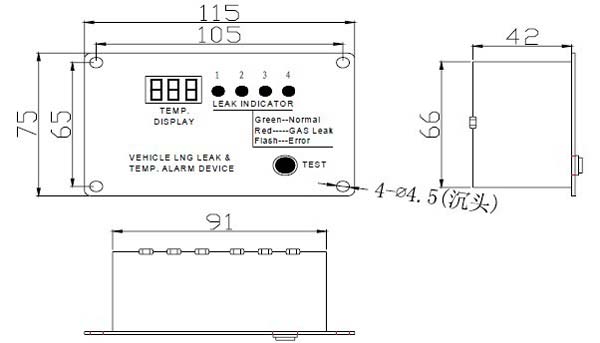

1、報警主機

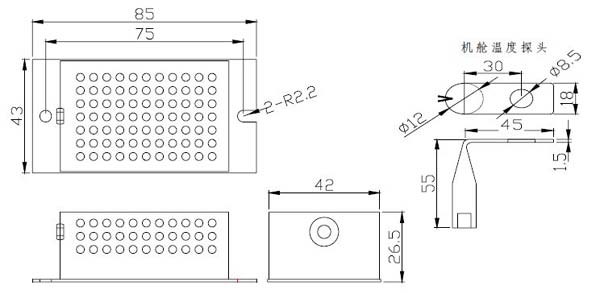

2、探測器及溫度傳感器，溫度探頭
六、技術規格
額定電壓 24VDC（9V～32VDC）（報警主機+探測器）
5VDC±5%（溫度傳感器，由報警主機輸出）
工作電流 小于150mA（報警主機）
小于40mA（探測器）
小于15mA（溫度傳感器，由報警主機輸出）
工作溫度 -20℃～70℃(探測器+溫度傳感器)
0℃～130℃(溫度探頭)
-40℃～85℃(報警主機)
儲存溫度 -20℃～70℃(探測器+溫度傳感器)
機艙溫度探頭
-40℃～150℃(溫度探頭)
-40℃～85℃(報警主機)
報警方式 數碼管、LED 及蜂鳴器報警
故障類型 傳感器故障，檢測回路開路、短路
檢測氣體 液化天然氣
檢測范圍 1%-100%（甲烷）
報警濃度 10%LEL±2%（甲烷）（5000ppm）
響應時間 小于20 秒
恢復時間 小于30 秒
溫度誤差 ±2℃
外形尺寸 115mm×55mm×42mm（報警主機）
85mm×43mm×26.5mm（探測器+溫度傳感器）
55mm×51mm×18mm（溫度探頭）
重量 小于400g（報警主機）
150g（探測器）
200g（溫度傳感器，含溫度探頭）
報警聲壓 65dB（500mm，A 計權）

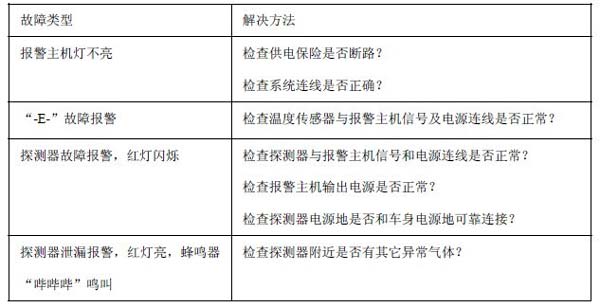

七、常見故障及解決方法
