一、注意事項
本產品沒有電源開關，需將本產品電源直接連接到汽車電瓶。不要受鎖控開關控制電源。喇叭孔附近須保留一定的空間，不要安裝在儀表臺內，以免聲音過小，無法起到聲音預警作用。報警燈驅動電流須小于規格中的額定驅動電流，以免損壞內部電路。緩行器溫度檢測器件必須安裝于緩行器周邊，不得直接安裝在緩行器表面。最大距離300mm，最小距離150mm。不同的溫度檢測器件內置不同的識別電阻，不得混裝，以免誤動作；安裝多個同樣功能的溫度檢測器件時，需按要求使用不帶識別電阻的型號，以免誤動作。
二、連接方式

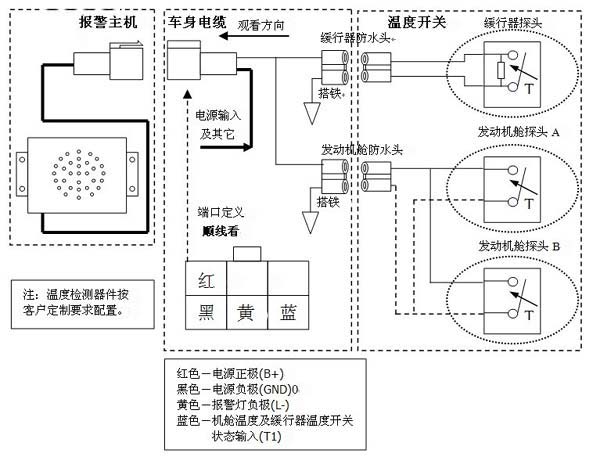

1、溫度檢測開關
將機艙溫度開關通過防水頭連接到車身電纜，通過6芯連接器連接到主機信號輸入端；將緩行器溫度開關通過防水頭連接到車身電纜，通過6芯連接器連接到主機信號輸入端。防水頭一端可直接搭鐵。安裝多個同樣功能的溫度檢測器件時，需按要求使用不帶識別電阻的型號。

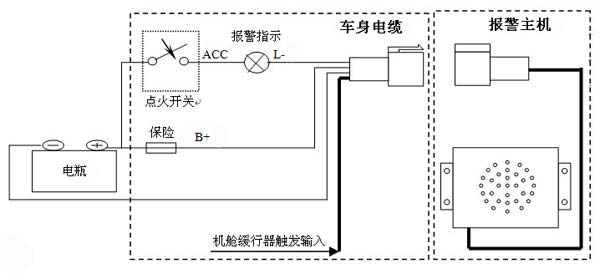

2、報警器
將報警器主機通過6芯連接器的紅線連接至汽車B+；黑線連接至汽車電瓶負極；黃色線連接至儀表臺上的指示燈負極，其中指示燈正極接＋24V；藍色線通過車身電纜分別連接至機艙觸發輸入和緩行器觸發輸入。
三、安裝方式
將報警主機通過四個螺釘固定在儀表臺合適的位置，機艙溫度檢測器件固定在發動機機艙上方；緩行器溫度檢測器件必須安裝于緩行器周邊，最大距離300mm，最小距離150mm。
四、觸發及功能說明
發動機艙的表面溫度超過該處溫度開關的閥值后，主機觸發，喇叭輸出“請注意，機艙高溫！”的語音提示，并閃爍驅動外部的報警燈；緩行器附近的表面溫度超過該處溫度開關的閥值后，主機觸發，喇叭輸出“請注意，緩行器高溫！”的語音提示，并閃爍驅動外部的報警燈。

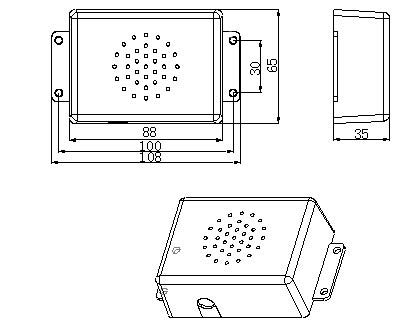

五、外形尺寸
六、技術規格
額定電壓 24VDC（15V～34VDC）
待機電流 小于30mA
工作電流 小于500mA
工作溫度 -55℃～150℃(溫控開關) -30℃～85℃(主機)
外形尺寸 108mm×65mm×35mm(主機) 55mm×26.4mm×9.4mm（溫度開關）
重量(主機) 小于100g
觸發電阻 小于4.7KΩ
防護等級 IPX6（溫度開關）
溫度閥值 130℃（±5℃）
復位溫度 90℃（±15℃）
報警聲壓 85dB（500mm，A計權）
報警燈電流 300mA
