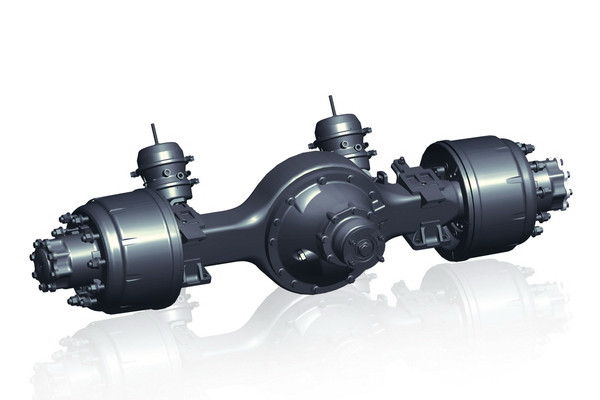

富華XSB-13-470單級減速巴士橋
富華XSB-13-470單級減速巴士橋參數配置
高承載低噪音準雙曲面齒輪，合理的油封設計，高品質焊接橋殼，鼓式制動器的可選范圍大，差速齒輪精密鍛造成型，多種配置和尺寸選擇，滾壓成型的花鍵和螺紋，可選裝ABS和自動調整臂，帶有特殊自鎖功能的螺栓連接。
載荷
額定載荷：13000Kg
綜合額定總重(公路車)：50000Kg
輪距(其它選擇按要求設計)
1860mm(STD)、1830mm(可選)
板簧中心距
950～1040mm
準雙曲面齒輪
被動齒輪直徑：Φ470mm
齒面寬度：81mm
速比(其它選擇按要求設計) ：3.08、3.17、3.38、3.70、4.11、4.22、4.44、4.62、4.75、5.29、6.17、6.83
橋殼
方截面：160x160mm
壁厚：16mm
摩擦焊 ：Φ150mm
半軸
軸體直徑：Φ57.5mm
花鍵：Φ59.6mm-46齒
制動器(其它選擇按要求設計)
410x220mm、410x200mm、410x180mm
車輪安裝(其它選擇按要求設計)
Φ335mm-10螺栓M22x1.5
